Desenvolvemos projetos para a sua necessidade

Em julho de 2018, observando o mercado e tendências de máquinas, peças e acessórios identificamos entre as maiores tendências os sistemas fotovoltaicos que estavam ganhando mercado no Brasil e que existia um déficit na fabricação de estruturas pra os mesmos sistemas e que os prazos de entrega devido a demanda ultrapassavam 90 dias após pedido.

Buscamos junto a empresa de treinamento para dimensionamento e instalação de painéis solares conhecimento necessário para podermos entender a área e identificar as necessidades, problemas e soluções para melhor atender nossos clientes.

Conheça alguns de nossos Projetos!

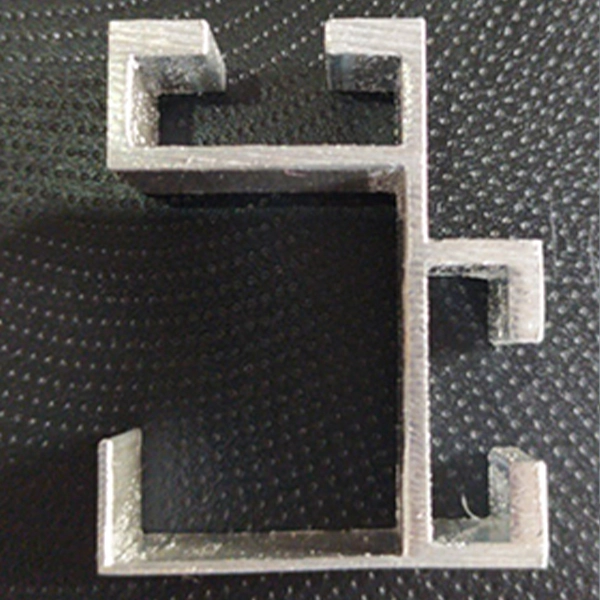

PERFIL FRD 004  SOLAR  COM 4340MM

Características: Confeccionado em perfil de alumínio desenvolvido com projeto da ROMA DUCK com Certificado de composição da liga e dureza

Comporta 4 placas a cada dois perfis com acondicionamento tipo G do cabeamento das placas  em sua estrutura o que evita ao longo do tempo que estes fiquem soltos sobre a cobertura e que possam causar desgastes e/ou apresentar riscos a instalação.- Sua fixação lateral no suporte através de parafuso 8x16mm Alen com porca cabeça de Martelo em sua canaleta lateral específica para porca cabeça de martelo, o que permite maior segurança na instalação e manutenção.

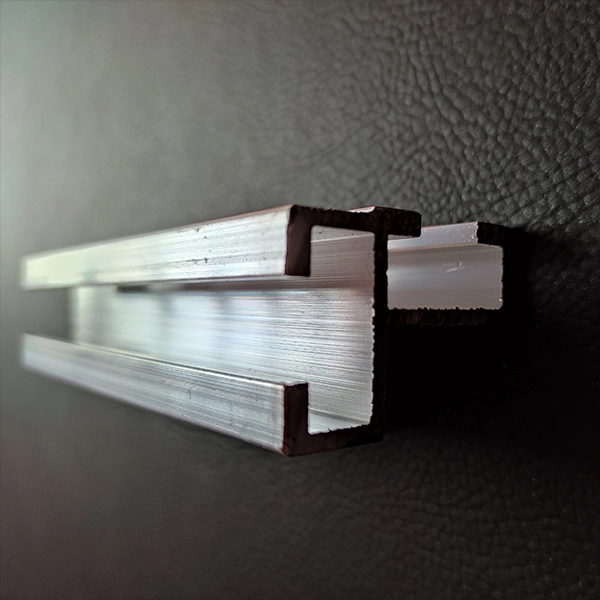

PERFIL FRD 003  COM 4340MM

Características: Confeccionado em perfil de alumínio desenvolvido com projeto da ROMA DUCK com Certificado de composição da liga e dureza

Comporta 4 placas a cada dois perfis, este por sua vez não perde robustez e resistência apresentando um preço compatível com os demais concorrentes.- Sua fixação lateral no suporte através de parafuso 8x16mm Alen com porca cabeça de Martelo em sua canaleta lateral específica para porca cabeça de martelo, o que permite maior segurança na instalação e manutenção.

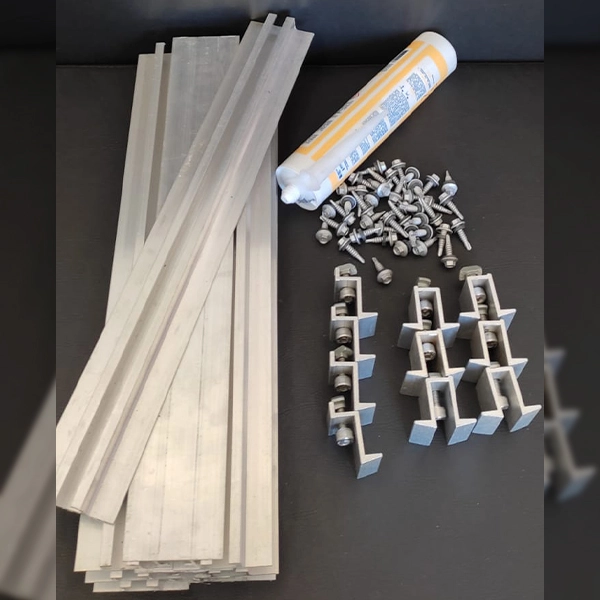

MINI TRILHO ( KIT)

Caractestísticas: industrializado para qualquer tipo de cobertura e telhado, o mais barato das estruturas por nós apresentados.

PARA 4 PAINÉIS COMPOSTO:

– 10 MINI TRILHO COM 395MM

– 04 GRAMPO FINAL

– 06 GRAMPO INTERMEDIÁRIO

– 40 PARAFUSOS BROCANTES 7/8 PARA TELHA ALUZINCO / OU

– 20 PARAFUSOS TRATADOS FLANGEADOS 5” PARA TELHAS DIVERSAS

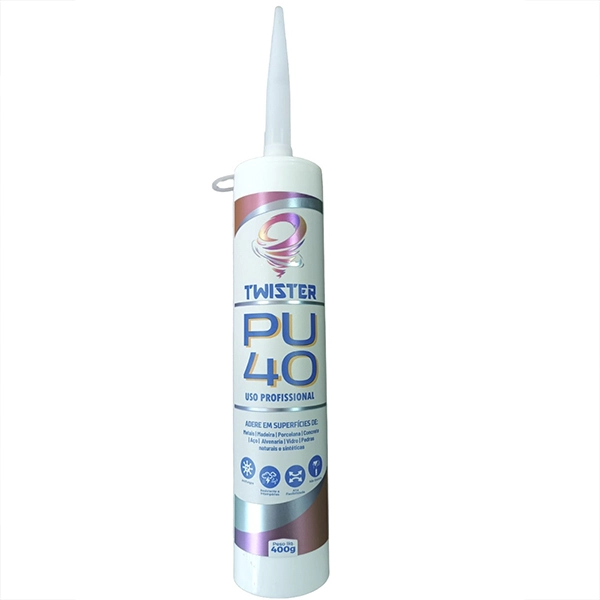

– 01 TUBO PU

VALOR SUJERIDO PARA MÊS DE OUTUBRO R$ 218,00

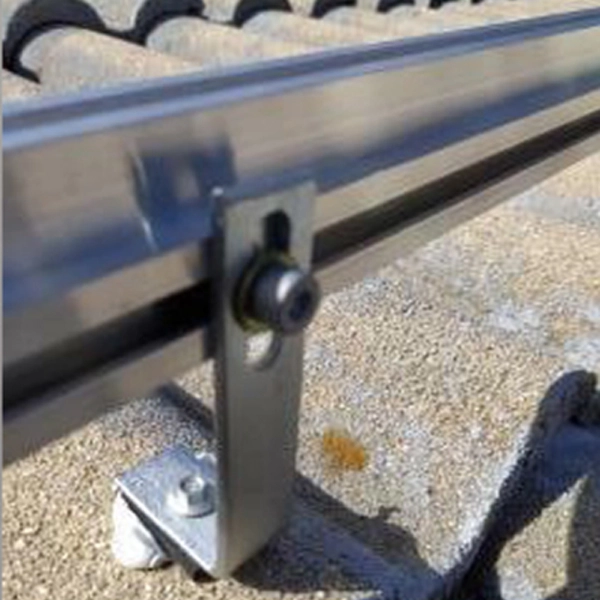

SUPORTE PERFIL

Características: Utilizado para suportar e fixar o perfil em qualquer tipo de cobertura.

Formato em L o qual pode ser usado em coberturas tipo telha em aluzinco, amianto, ceramico, cimento, modelo colonial e outras, confeccionado em chapa aço sae 1020, tipo barra 1” de largura x 4,76mm de espessura,  sendo a aba de suporte de 50mm e aba de sustentação 100mm  com furo ablongados em 30mm x 10mm na fixação do perfil e furo redondo 10mm na base ( fixação na cobertura ); sendo que o furo ablongado tem como  função a correção de nivelamento do perfil;  material após confeccionado remetido a tratamento tipo galvanização com certificação.

Acompanha cada suporte 01 parafuso alen 16x8mm + roela INOX e porca cabeça de martelo para fixação do perfil + borracha base de silicone para vedação; cabe esclarecer a facilidade de instalação; pois devido a porca ser tipo cabeça martelo, esta trasnpassa o vão de 10mm, bem como no canaleta do perfil e somente no giro do parafuso é que ela trava na canaleta do perfil, ocasionando uma perfeita junta que se torna impossível de soltar a não ser com chave própria para tal finalidade. ( CHAVE ALEN 6MM )

Este suporte ainda possibilita uma maior ventilação dos painéis; pois os mesmos ficam entre 120 a 150mm das telhas, o que evita o super aquecimento dos painéis nos melhores horários de geração.

SUPORTES ESTES UTILIZADOS 4 PARA CADA BARRA DE PERFIL, SENDO QUE OS DAS PONTAS IDEAL FIXAREM ENTRE 150 E 300 MM DAS PONTAS DOS PERFIS.

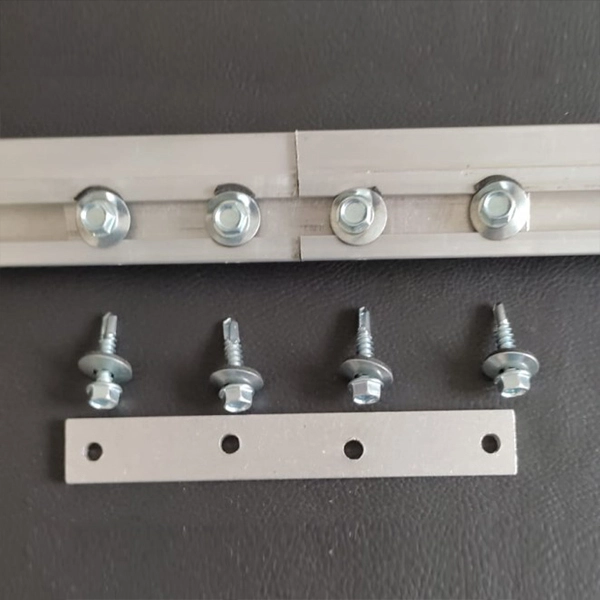

Emenda Perfil

Características: Utilizado para emendar perfil estrutural solar em linhas com mais de 4 painéis solares, criando assim uma estrutura única em linha pra quantos paineis forem necessários ou possível.

Formato em Linha, confeccionado em alumínio com 150mm de comprimento 19mm largura e  3/16 de espessura,  com 4 furos para fixação em ambos os dados dos perfis a serem emendados; acompanha 4 parafusos zincados 1” brocantes para fixação em ambos perfis sendo 2 cada lado.

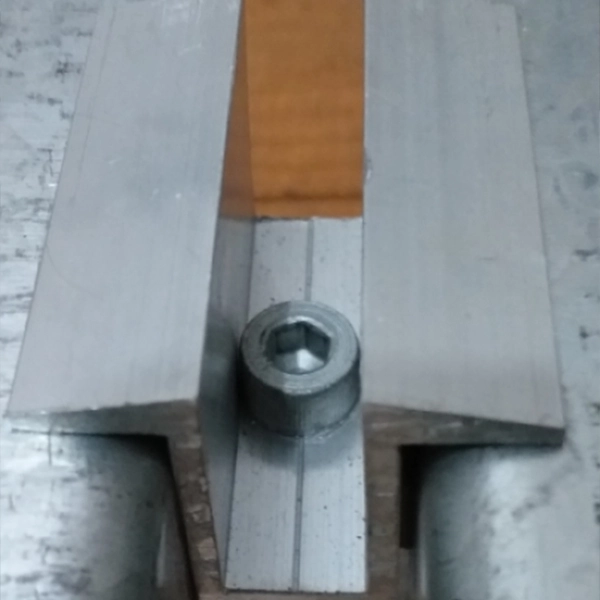

Grampo Intermediário

Caraterísticas: Utilizado para fixação de placas solares, sendo uma cada lado do mesmo.

Confeccionado através de um perfil de alumínio desenvolvido pela ROMA DUCK, o mesmo possui espessuras especiais e reforço em seu formato sendo na grande maioria de seu desenho a espessura 3mm.

– O mesmo possui 40mm de comprimento com furo central em sua canaleta de 8mm onde fica acondicionado um parafuso 8x20mm Alen com porca cabeça de martelo.

– Facilidade de acondicionamento no local onde fixa as placas devido usar uma porca cabeça de martelo a qual gira e se fixa na canaleta superior do perfil.

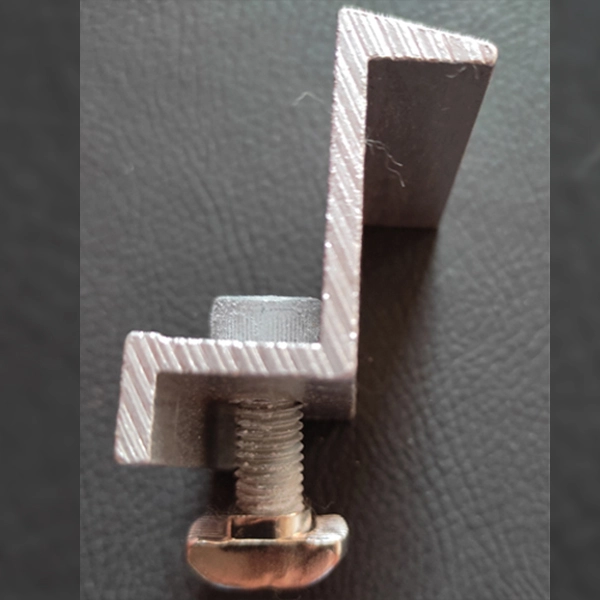

GRAMPO FINAL

Características: utilizado para fixação de placas solares, sendo este utilizado no final e início das linhas.

Confeccionado através de um perfil de alumínio desenvolvido pela ROMA DUCK, o mesmo possui espessuras especiais e reforço em seu formato sendo na grande maioria de seu desenho a espessura 3mm.

– O mesmo possui 40mm de comprimento com furo central em sua canaleta de 8mm onde fica acondicionado um parafuso 8x20mm Alen com porca cabeça de martelo.

– Facilidade de acondicionamento no local onde fixa as placas devido usar uma porca cabeça de martelo a qual gira e se fixa na canaleta superior do perfil.

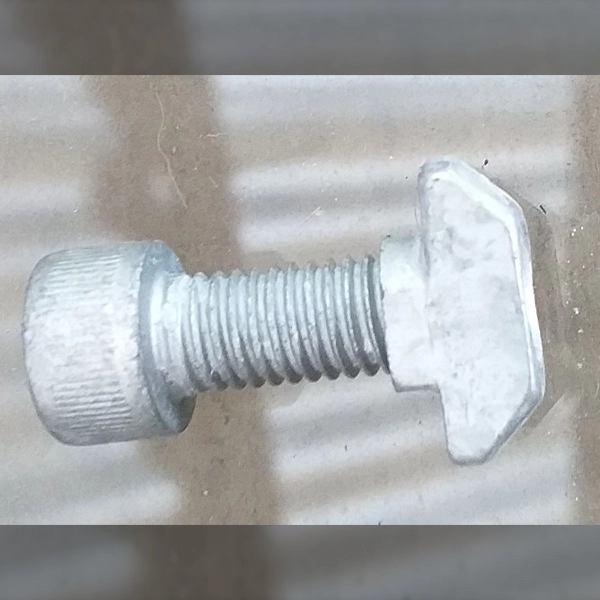

PARAFUSOS ALEN COM PORCA CABEÇA DE MARTELO 8MM

Características: utilizado em todos sistemas de fixação da estrutura fotovoltaica da ROMA DUCK

Parafusos alen 8mm em 3 tamanhos sendo este 8×12 / 8×16 e 8x20mm

Porcas cabeça de Martelo material este que veio para inovar e facilitar a instalação,

Material Certificado por fornecedor da ROMA DUCK quanto ao tratamento dentro das normas exigidas.
